Sơ đồ tải cẩu là công cụ quan trọng giúp người vận hành hiểu rõ khả năng nâng của xe cẩu trong các điều kiện cụ thể. Sơ đồ tải thường bao gồm trục hoành biểu thị khoảng cách từ trung tâm của cẩu đến trọng tâm của tải nâng, và trục tung biểu thị lực nâng tối đa của cẩu, cả hai đều được đo bằng đơn vị tương ứng là mét và tấn.
Xem thêm: Dịch vụ cho thuê xe cẩu Samcocranes
Các thông số của xe cẩu
Xe cẩu là một loại máy móc thiết bị dùng để nâng hạ và di chuyển hàng hóa hoặc thiết bị nặng. Các thông số kỹ thuật của xe cẩu thường bao gồm:
1. Tải trọng nâng tối đa: Đây là trọng lượng lớn nhất mà xe cẩu có thể nâng. Tải trọng này thường được đo bằng tấn (t).
2. Chiều dài cần cẩu: Đây là khoảng cách từ trục quay của cẩu đến điểm nâng tối xa nhất. Chiều dài cần cẩu thường được đo bằng mét (m).
3. Chiều cao nâng tối đa: Đây là khoảng cách từ mặt đất đến điểm nâng tối cao mà xe cẩu có thể đạt được. Chiều cao nâng tối đa thường được đo bằng mét (m).
4. Tốc độ di chuyển tối đa: Đây là vận tốc lớn nhất mà xe cẩu có thể đạt được khi di chuyển. Tốc độ di chuyển tối đa thường được đo bằng km/h.
5. Kích thước xe: Đây là chiều dài, chiều rộng và chiều cao của xe cẩu, thường được đo bằng mét (m).
6. Động cơ: Loại động cơ mà xe cẩu sử dụng, thường là động cơ diesel hoặc động cơ xăng.
7. Chế độ lái: Xe cẩu có thể có chế độ lái trước, lái sau, lái tròn hoặc lái chéo.
8. Dạng chân chống: Xe cẩu có thể có chân chống dạng chữ H, chữ X hoặc chữ V.
Các thông số kỹ thuật cụ thể có thể thay đổi tùy theo loại xe cẩu và nhà sản xuất.
Vì sao cần biết cách đọc sơ đồ tải của cẩu?
Biết cách đọc sơ đồ tải của cẩu là điều cần thiết vì nó giúp người vận hành hiểu rõ khả năng nâng hạ của xe cẩu trong các điều kiện làm việc cụ thể, từ đó đảm bảo an toàn và hiệu quả trong quá trình làm việc. Sơ đồ tải cung cấp thông tin về tải trọng nâng tối đa tại các tầm vươn khác nhau, góc độ cần cẩu, và chiều cao nâng, giúp người vận hành lựa chọn đúng cấu hình cần cẩu và tránh vượt quá giới hạn cho phép, từ đó ngăn chặn rủi ro và tai nạn có thể xảy ra.
Ngoài ra, việc đọc sơ đồ tải cẩu còn giúp người vận hành xác định được các điều kiện làm việc như khoảng cách chân chống, chiều dài cần, và vị trí tải so với xe, đồng thời hệ thống an toàn của xe cẩu sẽ dựa vào thông tin này để ngắt các thao tác khi xe cẩu đạt đến các giá trị vượt quá giới hạn. Điều này đặc biệt quan trọng trong các trường hợp xe cẩu hoạt động không chống chân hoặc vừa di chuyển vừa cẩu hàng, hoặc khi sử dụng cần phụ.
Các thông số kỹ thuật cần đọc trên sơ đồ tải của cẩu xích 50 tấn
Các thông số kỹ thuật cần đọc trên sơ đồ tải của cẩu xích 50 tấn bao gồm:
1. Tải trọng nâng tối đa: Đây là trọng lượng lớn nhất mà cẩu có thể nâng. Ví dụ, xe cẩu 50 tấn có tải trọng nâng tối đa là 50 tấn.
2. Chiều cao nâng tối đa: Đây là chiều cao lớn nhất mà cẩu có thể nâng tải. Ví dụ, xe cẩu 50 tấn có chiều cao nâng tối đa là 43m.
3. Tầm vươn: Đây là khoảng cách xa nhất mà cẩu có thể nâng tải. Ví dụ, xe cẩu 50 tấn có tầm vươn từ 10,8m đến 18,1m.
4. Khoảng cách chân chống: Đây là khoảng cách giữa các chân chống của cẩu khi được mở ra tối đa.
5. Chiều dài cần cẩu: Đây là chiều dài của cần cẩu khi được kéo dài tối đa.
6. Góc độ cần cẩu: Đây là góc mà cần cẩu tạo với mặt đất. Góc này có thể thay đổi tùy thuộc vào tải trọng và tầm vươn.
7. Vị trí tải so với xe: Đây là khoảng cách từ trung tâm của cẩu đến trọng tâm của tải nâng.
8. Khu vực an toàn và nguy hiểm khi nâng tải: Sơ đồ tải thường biểu thị các khu vực an toàn (màu xanh), có điều kiện (màu vàng), và nguy hiểm (màu đỏ) khi nâng tải.
Việc hiểu rõ các thông số này giúp người vận hành cẩu đảm bảo an toàn và hiệu quả trong quá trình làm việc.
Cách đọc sơ đồ tải của cẩu như thế nào?
Để đọc sơ đồ tải của cẩu, bạn cần nắm vững các thông số kỹ thuật và hiểu cách thức hoạt động của chúng. Dưới đây là hướng dẫn chi tiết:
Bảng Tải Của Xe Cẩu
Bảng tải xe cẩu cung cấp thông tin về khả năng nâng hàng của cẩu trong các điều kiện cụ thể. Nó cho biết tải trọng mà cẩu có thể nâng, chiều cao nâng tối đa và khoảng cách vươn ra xa tối đa.
Các Bước Đọc Sơ Đồ Tải
1. Xác Định Trọng Lượng và Trọng Tâm của Tải Nâng: Đầu tiên, bạn cần biết trọng lượng cụ thể của vật cần nâng và vị trí trọng tâm của nó.
2. Xác Định Khoảng Cách: Tính khoảng cách từ trung tâm của cẩu đến trọng tâm của tải nâng. Đây là thông số quan trọng để xác định khả năng nâng của cẩu.

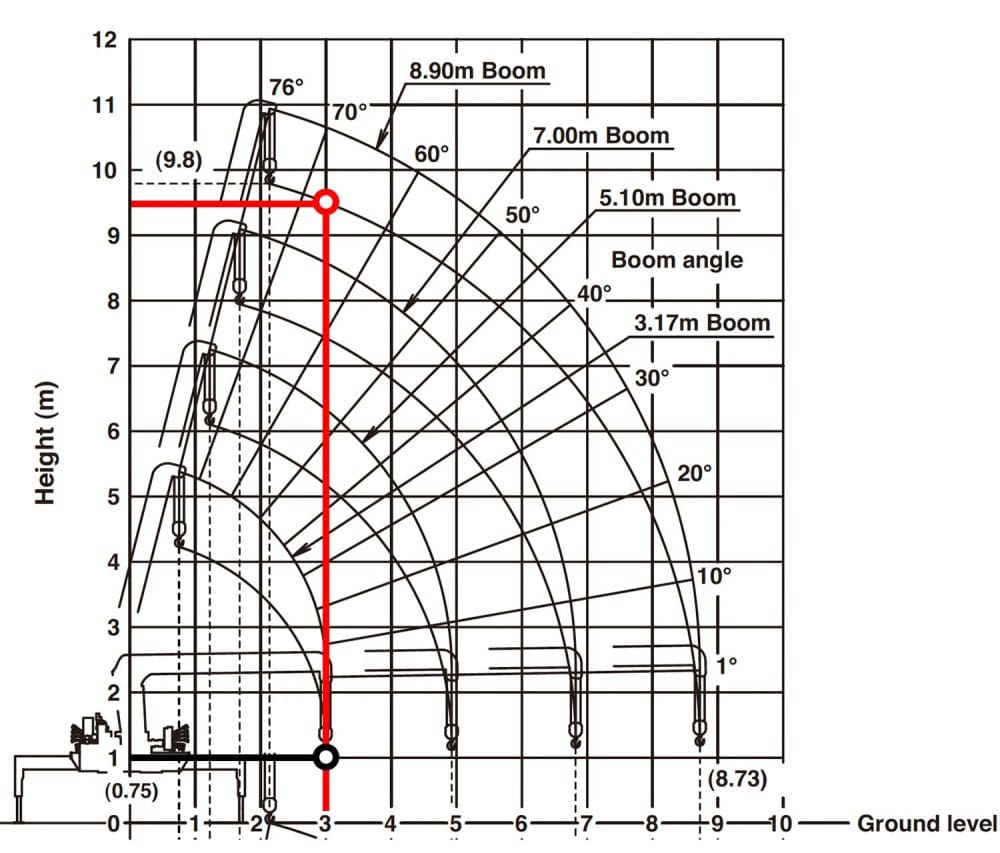

3. Đọc Trục Hoành và Trục Tung: Trên sơ đồ tải, trục hoành thường biểu thị khoảng cách từ trung tâm cẩu đến trọng tâm tải nâng (tính bằng mét), trong khi trục tung biểu thị lực nâng tối đa của cẩu (tính bằng tấn).
4. Đường Cong: Các đường cong trên sơ đồ thể hiện các điều kiện nâng khác nhau như góc nghiêng của cần cẩu, chiều cao của móc nâng, vị trí của chân đế, v.v.
5. Khu Vực Màu: Sơ đồ tải cũng có các khu vực màu khác nhau để chỉ ra các khu vực an toàn và nguy hiểm. Khu vực màu xanh là an toàn, màu vàng là có điều kiện, và màu đỏ là nguy hiểm, không được nâng tải.
6. Góc Nghiêng của Cần Cẩu: Tại hàng cuối cùng của mỗi bảng tải, bạn sẽ thấy góc độ thấp nhất mà cần cẩu có thể hoạt động an toàn. Ví dụ, nếu có dấu “-”, cần cẩu có thể làm việc ở góc độ từ 0 đến 80 độ. Nếu có số “35”, cần cẩu có thể làm việc an toàn trong khoảng từ 35-80 độ.
Lưu Ý
– Khi đọc sơ đồ tải, bạn cần chú ý đến các thông số kỹ thuật của xe cẩu như kích thước cơ bản, biểu đồ không gian làm việc, và các chế độ làm việc khác nhau của xe cẩu.
– Việc tuân thủ các thông số trong bảng tải là yêu cầu bắt buộc để đảm bảo an toàn trong quá trình cẩu hàng.
Nhớ rằng, việc đọc và hiểu sơ đồ tải là rất quan trọng để đảm bảo an toàn và hiệu quả trong quá trình vận hành cẩu.
