Nâng hạ trụ điện gió là công đoạn bốc xếp các đoạn trụ tháp và cánh quạt tuabin từ rơ-moóc, sà lan xuống bãi tập kết hoặc ngược lại, trước khi cấu kiện được vận chuyển ra công trường lắp dựng. Với tuabin thế hệ mới, một đoạn trụ thép có thể nặng tới khoảng 100 tấn, đường kính khoảng 6,3 m (theo nhà sản xuất rơ-moóc chở trụ Nooteboom). Tại bãi, Samcocranes dùng cặp xe nâng reach stacker nâng song song bằng cáp vải bản dẹt, chọn số xe theo trọng lượng từng đoạn và lập phương án nâng trước khi làm theo QCVN 7:2012/BLĐTBXH về an toàn thiết bị nâng.
Samcocranes là đơn vị cho thuê xe cẩu và thiết bị nâng hạ có trụ sở tại Thuận An (nay thuộc TP.HCM), hotline 0789.200.200. Bài viết giải thích nâng hạ tại bãi khác gì lắp dựng trụ, thiết bị dùng tại bãi, khi nào chọn reach stacker hay cẩu bánh xích, quy trình 6 bước, yêu cầu an toàn và cách tính chi phí, giúp tổng thầu và đơn vị logistics chọn đúng phương án ngay từ đầu.
Nâng Hạ Trụ Điện Gió Là Gì Và Khác Gì Lắp Dựng Trụ
Nâng hạ trụ điện gió là việc chuyển đoạn trụ tháp, cánh quạt từ phương tiện vận chuyển xuống bãi tập kết, sắp xếp trên giá kê và xếp lại lên rơ-moóc khi xuất bãi. Lắp dựng trụ là giai đoạn khác: dùng cẩu tải lớn đưa từng đoạn trụ, nacelle và rotor lên móng ở độ cao hàng chục mét.
Một dự án điện gió trên bờ thường đi qua ba giai đoạn nâng hạ, mỗi giai đoạn cần thiết bị và đội thi công khác nhau. Tách rõ phạm vi giúp chủ đầu tư không thuê thừa cẩu lớn cho việc bốc xếp tại bãi, đồng thời biết đơn vị nào chịu trách nhiệm ở từng khâu.
| Giai đoạn | Việc chính | Thiết bị điển hình | Samcocranes |
|---|---|---|---|
| 1. Nâng hạ tại cảng, bãi tập kết | Hạ đoạn trụ, cánh quạt từ rơ-moóc, sà lan xuống bãi; xếp lại lên rơ-moóc khi xuất bãi | Reach stacker nâng song song, cẩu bánh lốp hoặc cẩu bánh xích | Có – dịch vụ chính |
| 2. Vận chuyển ra công trường | Chở cấu kiện siêu trường, siêu trọng trên đường bộ | Đầu kéo, rơ-moóc thủy lực nhiều trục, thiết bị nâng cánh chuyên dụng | Phối hợp với đơn vị vận tải khi bốc xếp tại bãi |
| 3. Lắp dựng tại móng | Dựng đoạn trụ, lắp nacelle, rotor, cánh quạt | Cẩu bánh xích tải lớn kèm cẩu phụ | Trao đổi theo từng dự án – gọi 0789.200.200 |

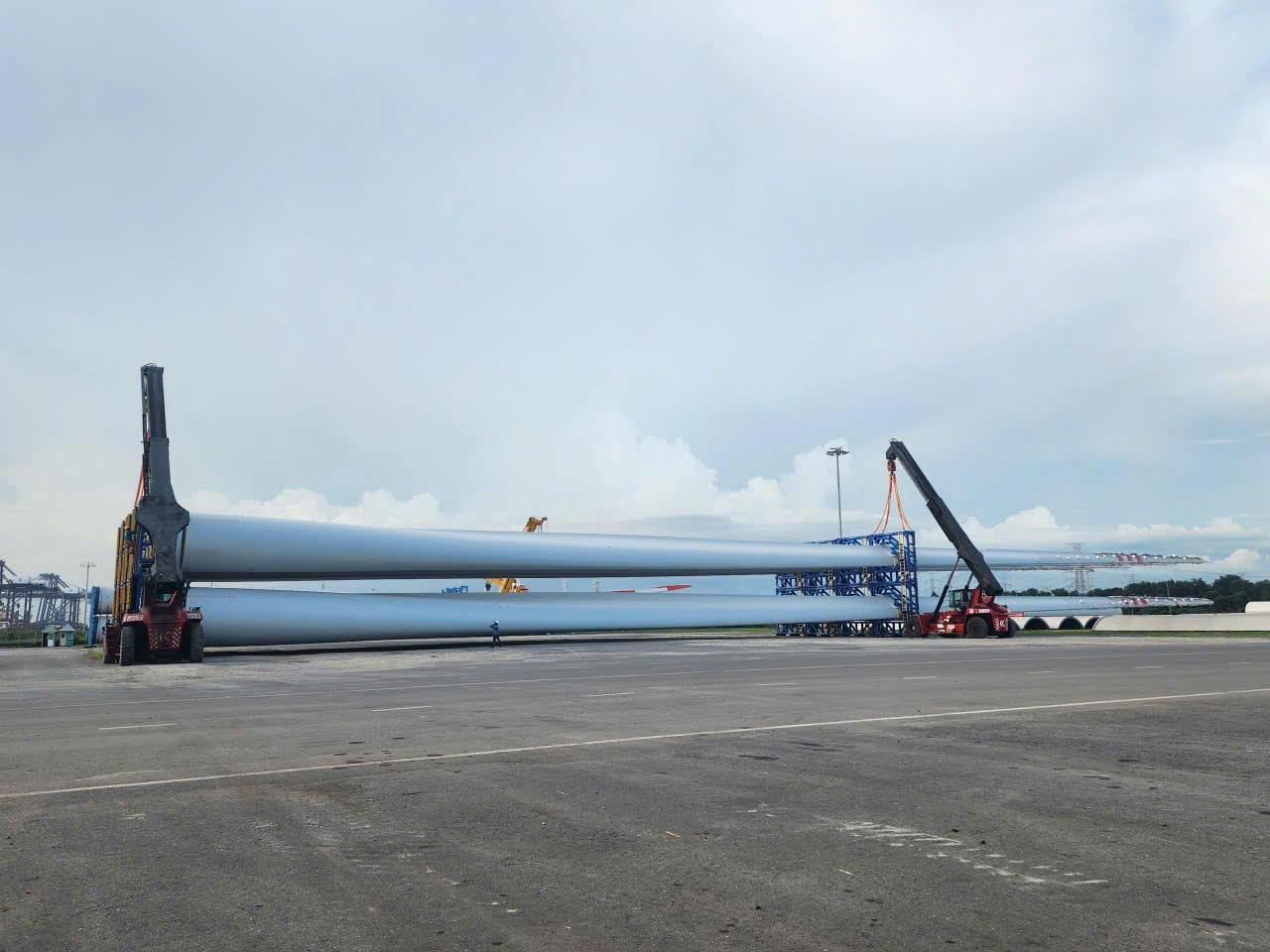

Hai reach stacker nâng cánh quạt điện gió tại bãi cảng (ảnh thi công thực tế)
Cẩu Nâng Trụ Điện Gió Khi Lắp Dựng Cần Thiết Bị Gì
Khi lắp dựng, cẩu nâng trụ điện gió phải đưa cấu kiện lên độ cao hub hàng chục đến hơn trăm mét, nên thường là cẩu bánh xích cần dàn tải lớn. Ví dụ, một dự án có chiều cao hub 120 m tại Ấn Độ dùng hai cẩu bánh xích 650 tấn để nâng đoạn trụ, nacelle và cánh quạt (NBM Media). Việc dựng đứng mỗi đoạn trụ thường cần thêm một cẩu phụ giữ đầu dưới để xoay đoạn trụ từ nằm ngang sang thẳng đứng.
Nếu dự án đang ở giai đoạn bốc xếp tại cảng hoặc bãi, reach stacker là lựa chọn gọn hơn vì xe tự chạy vào bãi và không cần lắp dựng cần cẩu.
Thiết Bị Nâng Hạ Trụ Và Cánh Quạt Điện Gió Tại Bãi
Thiết bị chính Samcocranes dùng để bốc xếp đoạn trụ tại bãi là xe nâng reach stacker, chạy theo cặp để nâng song song một đoạn trụ. Đi kèm là cáp vải bản dẹt chịu tải, ma ní, móc nâng và khung vận chuyển gắn ở hai đầu đoạn trụ để giữ hình dạng và làm điểm kê khi đặt xuống.
Reach stacker là xe nâng có cần ống lồng, vốn dùng để xếp dỡ container tại cảng. Dòng xe phổ thông có tải danh định khoảng 45 tấn khi chụp container và có thể lắp móc cố định để nâng hàng đặc biệt (thông số dòng Liftace của Konecranes). Khi nâng bằng móc, sức nâng thực tế phụ thuộc tầm với và bảng tải của từng xe, nên phải tra bảng tải trước mỗi ca.
| Thiết bị | Vai trò | Thông số tại Samcocranes |
|---|---|---|
| Reach stacker | Nâng, di chuyển, đặt đoạn trụ và cánh quạt | Chọn theo bảng tải từng xe, ghi trong phương án nâng |
| Cáp vải bản dẹt | Ôm thân trụ, hạn chế trầy lớp sơn | Chọn theo tải làm việc ghi trên nhãn cáp |
| Ma ní, móc nâng | Liên kết cáp với đầu cần | Kiểm định cùng thiết bị nâng |
| Khung vận chuyển hai đầu trụ | Giữ hình tròn đoạn trụ, làm điểm kê khi đặt xuống | Đi kèm cấu kiện, do hãng turbine cung cấp |
| Giá đỡ cánh quạt | Kê gốc và thân cánh khi lưu bãi | Đi kèm cấu kiện hoặc do đơn vị logistics cung cấp |
| Rơ-moóc thủy lực nhiều trục | Chở đoạn trụ vào, ra bãi | Của đơn vị vận tải phối hợp |
Nguồn và độ tin cậy: thông số reach stacker phổ thông lấy theo tài liệu nhà sản xuất; thông số xe của Samcocranes cập nhật theo bảng tải thực tế của từng xe. Khung vận chuyển và giá đỡ thuộc bộ cấu kiện của hãng turbine, không phải thiết bị của đơn vị nâng hạ.
Khi Nào Cần Nâng Song Song 2 Xe
Nâng song song 2 xe được dùng khi đoạn trụ vượt sức nâng của một xe ở tầm với làm việc, hoặc khi đoạn trụ quá dài để một điểm nâng giữ được thăng bằng. Mỗi xe ôm một đầu trụ bằng cáp vải, hai tài xế làm theo hiệu lệnh của một người chỉ huy nâng duy nhất để nâng, dừng và hạ cùng nhịp.
Tải trên mỗi xe phụ thuộc vị trí trọng tâm đoạn trụ, thường không chia đều vì đoạn trụ thuôn dần về một đầu. Vì vậy, phương án nâng phải ghi tải dự kiến của từng xe và đối chiếu với bảng tải.

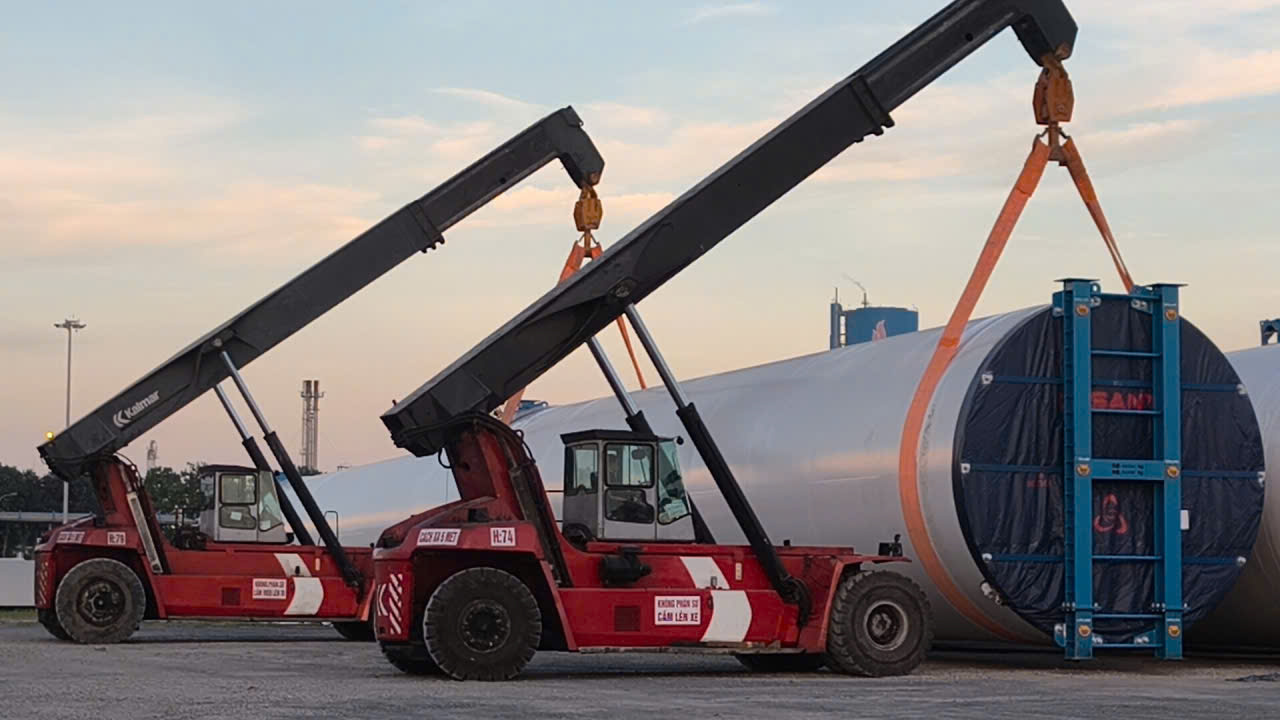

Hai reach stacker nâng song song một đoạn trụ tháp bằng cáp vải bản dẹt (ảnh thi công thực tế)
So Sánh Reach Stacker Và Cẩu Bánh Xích Khi Bốc Dỡ Trụ Điện Gió
Reach stacker phù hợp khi bãi phẳng, nền chịu tải tốt và cần bốc xếp nhiều đoạn trụ liên tục trong ngày, vì xe vào việc ngay và chạy được quãng ngắn khi đang mang hàng. Cẩu bánh xích phù hợp khi cấu kiện nặng hơn sức nâng của cặp reach stacker hoặc phải đặt hàng ở tầm với xa.
| Tiêu chí | Reach stacker (nâng song song 2 xe) | Cẩu bánh xích |
|---|---|---|
| Thời gian huy động | Tự chạy vào bãi, làm được sau khi kiểm tra | Vận chuyển rời, phải lắp dựng cần trước khi làm |
| Mặt bằng | Nền phẳng, đầm chặt, chịu được tải trục bánh trước | Nền chịu tải cho bàn xích, thường kê tấm thép |
| Di chuyển khi mang tải | Chạy được quãng ngắn trong bãi | Hạn chế, thường đứng cố định và quay cần |
| Tầm với | Ngắn, hàng phải đặt gần xe | Xa, đặt hàng ở nhiều vị trí quanh cẩu |
| Sức nâng | Theo bảng tải từng xe | Lớn hơn nhiều, chọn theo cấu kiện nặng nhất |
| Chi phí | Tính theo ca hoặc theo khối lượng, báo giá sau khảo sát | Cộng thêm chi phí vận chuyển rời và lắp dựng cần |
| Phù hợp | Bốc xếp đoạn trụ, cánh quạt tại bãi tập kết | Cấu kiện rất nặng như nacelle, hoặc bãi chật phải với xa |
Với cấu kiện vượt khả năng của reach stacker, Samcocranes tư vấn phương án dùng xe cẩu bánh xích, chọn tải trọng theo cấu kiện nặng nhất trong lô hàng để không phải huy động thiết bị lần hai.
Quy Trình Nâng Hạ Trụ Điện Gió Tại Cảng Và Bãi Tập Kết
Quy trình nâng hạ trụ điện gió tại bãi gồm 6 bước: nhận thông số cấu kiện, khảo sát nền bãi, lập phương án nâng bằng văn bản, kiểm tra gió và phụ kiện rồi nâng thử, nâng và đặt lên giá kê, cuối cùng kiểm tra bề mặt và lập biên bản bàn giao cho đơn vị vận chuyển.
- Nhận thông số cấu kiện: trọng lượng, kích thước, vị trí trọng tâm và điểm nâng cho phép theo hướng dẫn của hãng turbine.
- Khảo sát bãi: độ phẳng và khả năng chịu tải của nền, lối vào cho rơ-moóc, vật cản trên cao, khoảng cách với cấu kiện đã xếp.
- Lập phương án nâng: số xe, vị trí đứng của từng xe, tải dự kiến mỗi xe, loại cáp, người chỉ huy và vùng cấm; gửi khách hàng duyệt trước ngày làm.
- Kiểm tra trước ca: đo gió, kiểm tra cáp vải, ma ní, nhật ký kiểm định xe; nâng thử cách mặt đất một khoảng nhỏ để kiểm tra thăng bằng.
- Nâng và đặt: hai xe nâng cùng nhịp theo hiệu lệnh, di chuyển chậm, đặt đoạn trụ lên giá kê hoặc rơ-moóc đúng vị trí đánh dấu.
- Kiểm tra và bàn giao: kiểm tra lớp sơn, mép bích, khung vận chuyển; chụp ảnh và lập biên bản cho từng đoạn trước khi bàn giao.
Tình Huống Điển Hình: Hạ Đoạn Trụ Từ Rơ-moóc Xuống Bãi
- Hạng mục: hạ các đoạn trụ tháp từ rơ-moóc thủy lực nhiều trục xuống giá kê tại bãi tập kết, sau đó xếp lại lên rơ-moóc khi xuất bãi.
- Thiết bị: 2 reach stacker nâng song song, cáp vải bản dẹt ôm thân trụ gần hai khung vận chuyển.
Điểm mấu chốt của tình huống này là phối hợp với đơn vị vận tải: rơ-moóc phải đỗ đúng vị trí đã đánh dấu để hai xe nâng tiếp cận hai đầu trụ ở cùng tầm với, nhờ đó tải chia cho hai xe đúng như phương án đã tính.

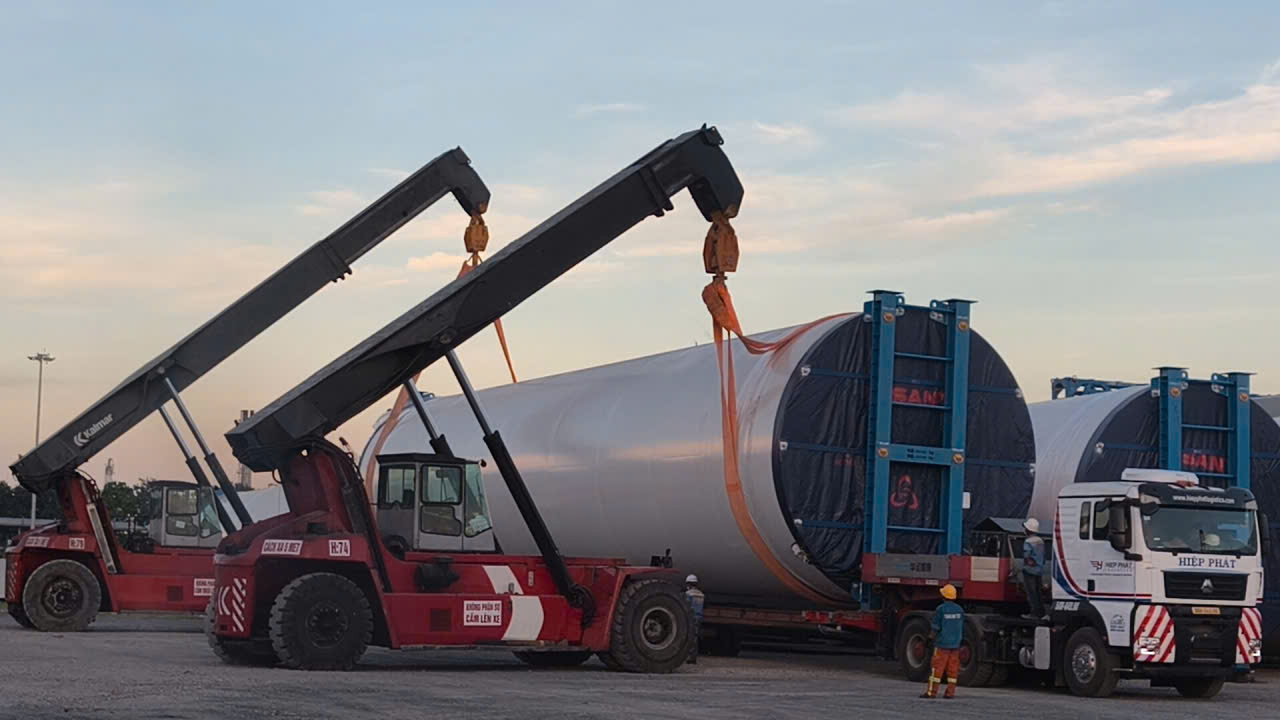

Hạ đoạn trụ tháp từ rơ-moóc thủy lực xuống bãi bằng hai reach stacker (ảnh thi công thực tế)

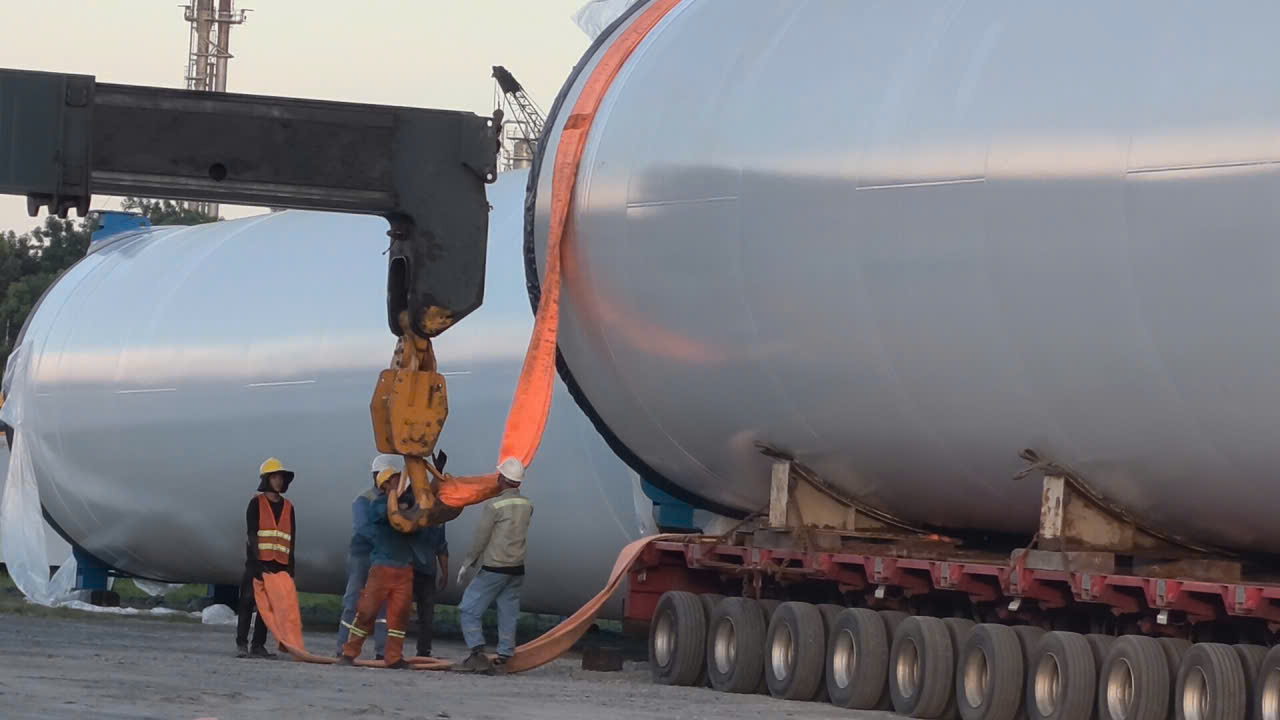

Tổ móc cáp ôm cáp vải bản dẹt vào thân trụ trước khi nâng (ảnh thi công thực tế)
An Toàn Khi Nâng Hạ Đoạn Trụ Và Cánh Quạt: Giới Hạn Gió, Nền Bãi Và Hồ Sơ
Đoạn trụ và cánh quạt có diện tích đón gió lớn, nên chỉ được nâng hạ khi tốc độ gió dưới ngưỡng ghi trong phương án nâng. Ngoài gió, ba điều kiện bắt buộc là nền bãi đủ chịu tải, điểm nâng đúng hướng dẫn của hãng turbine và thiết bị còn hạn kiểm định theo QCVN 7:2012/BLĐTBXH.
Ngưỡng gió phụ thuộc thiết bị và cấu kiện. Ví dụ, khi thử nghiệm thiết bị nâng cánh quạt chuyên dụng tại Quảng Trị năm 2021, tốc độ gió bảo đảm vận hành an toàn được nêu là dưới 36 km/h (VnExpress, 18/6/2021).
Trong ngành điện gió, yêu cầu an toàn khi cẩu lắp thường cấm cẩu cụm cánh quạt khi gió trên 6 m/s, nacelle trên 8 m/s và đoạn trụ trên 10 m/s (theo mô tả trong một bằng sáng chế về tháp tuabin gió). Cánh quạt có diện tích đón gió lớn nhất nên luôn có ngưỡng chặt nhất. Samcocranes ghi ngưỡng gió cụ thể vào phương án nâng của từng lô hàng, dựa trên bảng tải của xe và diện tích đón gió của cấu kiện.
Không nâng khi gió vượt ngưỡng, khi có mưa giông hoặc tầm nhìn kém; không để người đứng dưới hoặc giữa hai xe khi đoạn trụ đang treo; không ôm cáp vào vị trí hãng turbine không cho phép.
| Hạng mục | Yêu cầu | Người kiểm tra |
|---|---|---|
| Gió | Đo trước ca và trong ca, dừng khi vượt ngưỡng | Chỉ huy nâng |
| Nền bãi | Phẳng, đầm chặt, không có hố ga hoặc đất mới san lấp dưới vệt bánh | Kỹ thuật khảo sát |
| Điểm nâng | Theo hướng dẫn hãng turbine, cáp ôm gần khung vận chuyển | Chỉ huy nâng |
| Bảo vệ lớp sơn | Dùng cáp vải, không cho cáp thép tiếp xúc thân trụ | Tổ móc cáp |
| Vùng cấm | Rào khu vực, chỉ người có nhiệm vụ được vào | Giám sát an toàn |
| Thiết bị | Còn hạn kiểm định, có nhật ký kiểm tra trước ca | Tài xế, kỹ thuật |
Hồ Sơ Đi Kèm Khi Xe Vào Cảng
- Giấy chứng nhận kiểm định kỹ thuật an toàn còn hiệu lực cho từng xe (QCVN 7:2012/BLĐTBXH).
- Chứng chỉ vận hành của tài xế và thẻ an toàn lao động.
- Phương án nâng có chữ ký của người lập và người duyệt.
- Bảo hiểm trách nhiệm theo hợp đồng và hóa đơn GTGT theo yêu cầu.
Chi Phí Nâng Hạ Trụ Điện Gió Tính Thế Nào
Chi phí nâng hạ trụ điện gió tại bãi thường được tính theo ca máy, theo số đoạn cấu kiện hoặc trọn gói cho cả lô hàng. Đơn giá phụ thuộc trọng lượng đoạn trụ, số xe nâng song song, số đoạn mỗi ca, thời điểm thi công và quãng đường huy động xe. Samcocranes báo giá bằng văn bản sau khi nhận thông số cấu kiện và khảo sát bãi.
| Yếu tố | Ảnh hưởng đến chi phí | Mức tham khảo tại Samcocranes |
|---|---|---|
| Trọng lượng đoạn trụ | Quyết định dùng 1 hay 2 xe | Chưa công bố – gọi 0789.200.200 |
| Số đoạn mỗi ca | Làm liên tục nhiều đoạn giúp giảm đơn giá mỗi đoạn | Chưa công bố – gọi 0789.200.200 |
| Ca đêm, chủ nhật, ngày lễ | Cộng phụ phí theo ca | Báo giá theo khảo sát – gọi 0789.200.200 |
| Quãng đường huy động | Bãi ở tỉnh xa cộng chi phí điều xe | Báo giá theo khảo sát – gọi 0789.200.200 |
| Phụ kiện nâng | Cáp vải, ma ní tải lớn tính riêng hoặc trọn gói | Báo giá theo khảo sát – gọi 0789.200.200 |
| Thời gian chờ | Chờ rơ-moóc, chờ gió có thể tính theo giờ | Báo giá theo khảo sát – gọi 0789.200.200 |
Nguồn và độ tin cậy: bảng liệt kê các yếu tố ảnh hưởng giá. Mức giá thực tế được Samcocranes chốt bằng văn bản sau khi nhận thông số cấu kiện và khảo sát bãi.
Vì Sao Chọn Samcocranes
- Có ảnh thi công thực tế nâng song song đoạn trụ và cánh quạt điện gió tại bãi cảng và bãi tập kết.
- Lập phương án nâng trước khi thi công, ghi rõ số xe, tải từng xe và vùng cấm.
- Thiết bị nâng còn hạn kiểm định, người vận hành có chứng chỉ theo QCVN 7:2012/BLĐTBXH.
- Báo giá trong 30 phút qua hotline 0789.200.200, xuất hóa đơn GTGT theo yêu cầu.
Ngoài bốc xếp cấu kiện điện gió, Samcocranes có dịch vụ cho thuê xe cẩu từ 1 đến 500 tấn cho các hạng mục nâng hạ khác trong dự án, với tải từ 200 tấn báo giá theo dự án.
Câu Hỏi Thường Gặp
Chi phí nâng hạ một đoạn trụ điện gió khoảng bao nhiêu?
Chi phí phụ thuộc trọng lượng đoạn trụ, số xe cần nâng song song và số đoạn xử lý mỗi ca. Gửi trọng lượng, kích thước đoạn trụ và địa chỉ bãi qua 0789.200.200 để nhận báo giá trong 30 phút.
Reach stacker nâng được đoạn trụ nặng bao nhiêu tấn?
Reach stacker phổ thông có tải danh định khoảng 45 tấn khi chụp container, nhưng khi nâng bằng móc, sức nâng giảm dần theo tầm với. Vì vậy, Samcocranes chọn số xe theo bảng tải và trọng lượng từng đoạn trụ, và ghi tải dự kiến của mỗi xe trong phương án nâng.
Samcocranes có nhận lắp dựng trụ điện gió không?
Dịch vụ chính của Samcocranes là nâng hạ, bốc xếp đoạn trụ và cánh quạt tại cảng, bãi tập kết. Lắp dựng trụ lên móng cần cẩu bánh xích tải lớn và đội lắp đặt riêng. Nếu dự án cần thêm phần lắp dựng, vui lòng gọi 0789.200.200 để trao đổi phạm vi cụ thể.
Gió mạnh bao nhiêu thì phải dừng nâng hạ?
Ngưỡng dừng được ghi trong phương án nâng, tùy thiết bị và cấu kiện; cánh quạt có diện tích đón gió lớn nên có thể cần ngưỡng chặt hơn đoạn trụ. Tham khảo trong ngành, khi cẩu lắp thường dừng cẩu cụm cánh quạt khi gió trên 6 m/s, nacelle trên 8 m/s và đoạn trụ trên 10 m/s; ngưỡng cụ thể ghi trong phương án nâng của từng lô hàng.
Công suất tuabin ảnh hưởng thế nào đến phương án nâng hạ?
Tuabin công suất càng lớn thì đoạn trụ càng to, cánh quạt càng dài và nặng, nên số xe và loại thiết bị nâng tại bãi thay đổi theo. Ví dụ, cánh quạt được thử nghiệm vận chuyển tại Quảng Trị năm 2021 dài 74 m, nặng 20 tấn (VnExpress). Vì vậy, Samcocranes cần thông số từng cấu kiện trước khi chốt phương án.
